Подводная видеокамера своими руками

[vovanbizon]

У меня такой же монитор,брал в автограде.Картинка отличная.Ну камера чуток может по лучше(хотя размер такой же)...

[Дима 039]

Это на камеру кажется плохо,а так видно отлично!

[Mitka]

Хотел использовать навигатор с видеовходом 7', 800Х480 в качестве экрана для подводной камеры.
Как уже , имелась проблема переключения на встроенное меню навигатора при некоторых режимах работы камеры. Если смотреть на глубине, 2с картинка, 2с меню. Приходилось передергивать питание и другие мучения.
Даже на али был прибретен автомобильный экран с заявленными характеристиками 7', 800Х480 за 500р. По факту пришел 5'. Возбудил спор и отогрел еще немного денег.
Этот монитор был переделан для удобного подключения камеры и питания. Несколько рыбалок показали хорошие параметры по экономичности и достаточности изображения для наблюдения обстановки. Но хотелось Картинку.

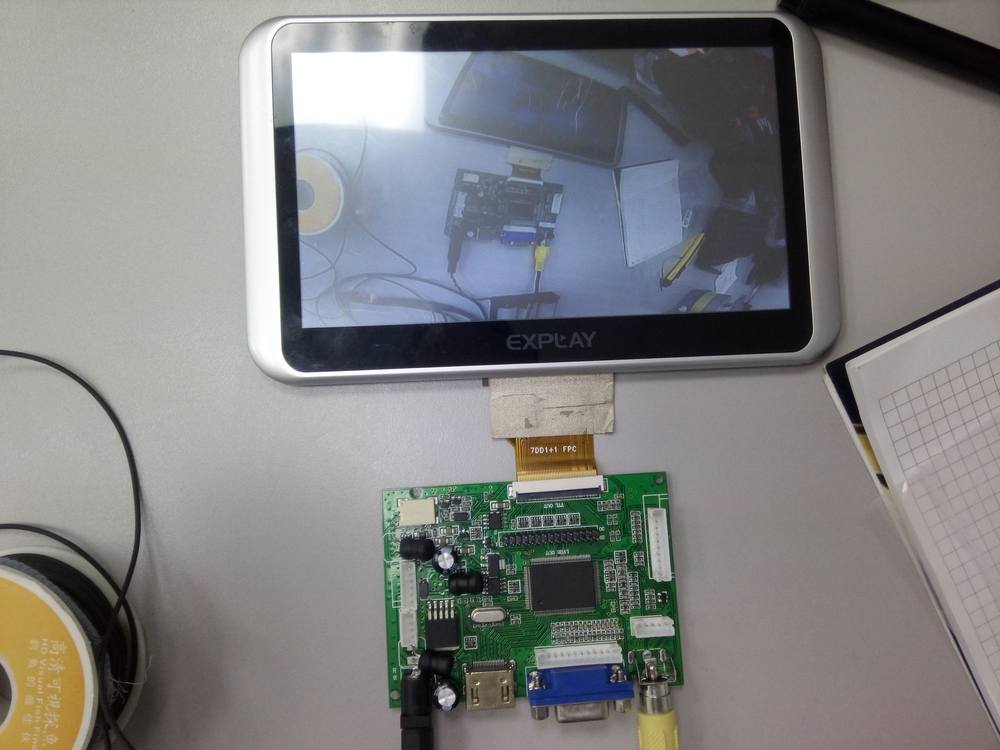

В итоге прибрел с видеовходом(даже два видеовхода, хдми и вга входы) и 50 пиновым ттл, как на эране навигатора. Все собрал в кучу, работает.

[Mitka]

Кстати, кто хотел писать видео на карту памяти, появилось , поддерживающее HD(1280x480),30 фпс.

[Мастер]

Откровенно завидую людям, которые в этом что то понимают. Я даже две проволочки спаять между собой не могу, а уж всякие там страшные слова - пин, плата, хдми и вга - это вообще жесть....

[Mitka]

Товарищу сделали удлинитель для подключения стандартной китайской подводной камеры к большому аккумулятору. Перепутали концы и сожгли экран камеры, сборку батареи и поплавились провода.
По номеру нашел на алиэкспрессе плату, заменил. Сборку перебрал, собрал в герметичную оболочку. Провода подобрал от микрофона камеры видеонаблюдения - вход питания, выход и тюльпан.



В итоге камера восстановлена до состояния новой и изготовлен нормальный переходник для больших аккумуляторов.

[vetaldk]

Собрал очередной поисковый комплект на 5 дюймовом AHD мониторе. Картинка конечно зачетная, на видео камера слепится от экрана и не так хорошо видно. Вот вроде уже и не куда двигаться, меня на 90% устраивает комплект, но 10% говорит потратить еще 4000 рубаса и засунуть туда еще писалку на 1080p. И тогда уже будет идеал. Но другие траты есть, да и жаба давит конкретно. Ладно поживем, увидем, пока оставим так. Из комплектующих 1. Корпус под монитор у меня распечатан на принтере (можно хоть из фанеры делать) 2. Плата зарядки для li-on батареи с зарядкой от microusb 3. Плата повышающая напряжение (я повысил с 3,7в до 12в) 4. Аккумулятор на 10000мач 5. Плата камеры у меня IMX327 6. AHD Матрица на 5 дюймов 7. Кабель силиконовый на 4 жилы длиной 15м. 8. Корпус под плату камеры 9. Корпус для огрузки камеры (можно без него). 10. Модуль подсветки 11. Копки+разъем 12. Пульт настройки камерой по UTC (по желанию). 13. Силикон 14. Свинец, дробь. 15. Индикатор зарядки батареи. Видос по сборке предоставляю, там ничего сложного. Вроде все, всем здоровья

[Мастер]

[vetaldk]

Монитор 2500р, аккум 1000, платы копейки, кабель 50р за метр, матрица 1500, ну остальное самому можно сделать как говориться из го.на и палок. Цены на расходники такие были до кризиса, сейчас не знаю, скорее всего подорожало все.

[fazazero]

Марка кабеля какая? И где продается?
