Электро ледобур

[Mitka]

Покажи, пожалуйста выключатель. Сколько ампер держит? Я так понял схема без реле? С реверсом?

[Mitka]

AIRKrug
Пошел по такому же пути. Во Владивостоке взял электроусилитель за 1000р. Покажи соединение электроусилитель-бур.

[polk]

[AIRKrug]

Mitka
У меня электроусилитель был с куском рулевого вала. Просто приварил к нему часть от "Тонара".

[Mitka]

[Mitka]

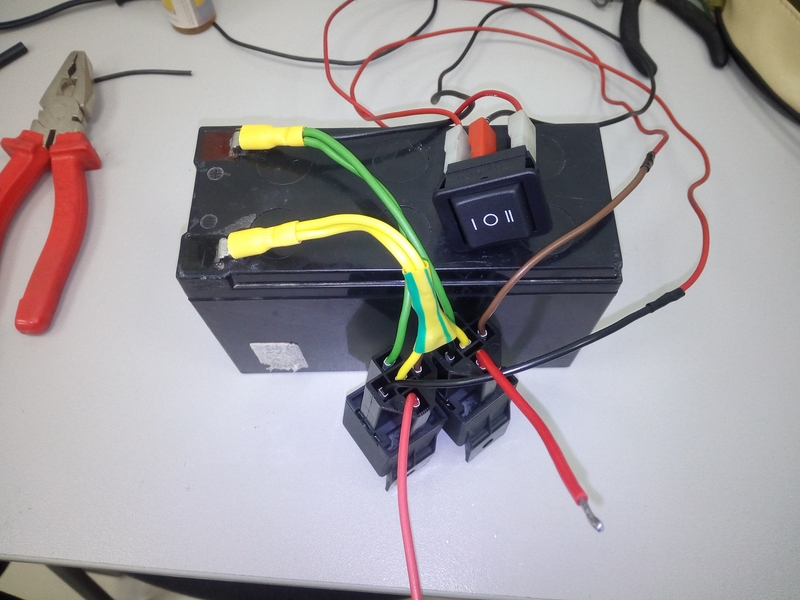

Собрал схему управления с реверсом через реле на 40А

[AIRKrug]

Mitka

[Mitka]

Спасибо! Многое прояснилось. Я, в связи с отсутствием металосварного оборудования и малейшего опыта, в части соединения вала пошел другим путем. К сожаления скорее всего не таким надежным. Одеваю подобранную трубку из нержавейки на шлицевой вал. Фиксирую фигурной скобой через скозное отверстие и сверху обжимаю силовым универсальным хомутом. Электросхема видимо аналогичная. Кабель я взял 2Х6 аж 7 метров, разбег вокруг машины 14м. Питание в т.ч. от аккумуляторов. Собрал из 18650 аккумулятор 4Х3 (халявные). Получилось 12В ~10Ач в корпусе 12Х8Х5 см, ток 40А. Уже доделываю. Скоро выложу фото.

[proBel]

Всем привет
Собираю по крупицам в интернете инфу об этом Ерше и наткнулся на его обсуждение и доработку.

polk, если не сложно несколько вопросов- комментариев:

1 диаметр выходного вала? хотя все равно переходник вытачивать, ибо буры у всех разные. но хоть примерно. или сразу сделано под отпиленные барнаулы?

2 почему замена батарейки снизу?
это же неудобно, придется класть бур в снег, переворачивать его шнеком вверх, он будет падать, вода со шнека стекать на мотор и подшипник. рассмотрите предложение- делать последнюю (нижнюю) пластину планетарки сразу с выступом под бокс аккума. и сверху нужно будет только приклепать "кожух". в итоге замена сведется к вбуриванию ледобура на 10см в лед, чтоб он стоял. снятию пластиковой черной крышки и вытаскиванию аккумулятора. всякие мелкие барашки и тп детали - ЗЛО на зимней рыбалке, сколько их потеряно в снегу.... крепить черный кожух- два отверстия по бокам и резинку перекидывать через низ. очень быстро и эффективно. кроме того- почти все провода будут спрятаны под кожух, можно их закрепить к корпусу мотора и тп.

3 так ли нужен реверс? честно скажу, бурил только руками, но слышал про заклинивание. для освобождения бура после клина? может упростить схему и использовать кнопочный выключатель?

4 размеры кожуха позволят вставить туда самые распространенные аккумы для сигнализации/эхолотов?
12В. Ток 4А/ч. размеры ДШВ 89х69х101 ? пусть они будут чуть хуже кассетных, но цена 400-500р - можно менять хоть после каждого сезона. нет геморроя с зарядкой. сильно сомневаюсь что кассетные проживут больше двух сезонов.

заранее спасибо за ответы! реально хочу успеть купить этот электробур в этом сезоне =)

[gross]

Купите мощный шуруповерт. И в хозяйстве сгодится
